Siemens QAE2164.010 Merülő érzékelő, 0…10V, -10…+120°C, 100mm hossz
Siemens QAE2164.010 Merülő érzékelő, 0…10V, -10…+120°C, 100mm hossz

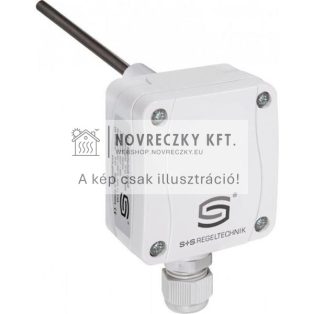

S+S TM65-I_100mm hőmérséklet távadó 4-20mA, IP65, Pt1000
100 mm
4-20 mA
Védettség: IP65
Pt1000

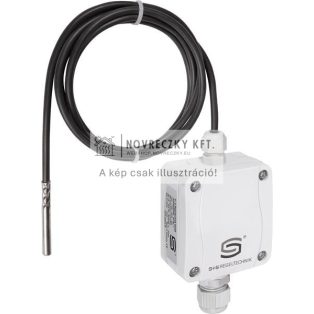

S+S HFTM-I hőmérséklet távadő kábel érzékelővel 4-20mA 0...350C
Kalibrálható hőmérséklet-mérőátalakító hüvelyes érzékelővel. THERM ASGARD® HFTM nyolc kapcsolható mérési tartományban, folyamatos kimenet, opcionális kijelzővel vagy anélkül, ütésálló műanyagból készült ház, gyorsan rögzítő csavarokkal. A távoli érzékelővel rendelkező hőmérséklet-távadót hőmérsékleti észlelésére használják folyékony és gáznemű közegekben, pl. Merülő hüvely belsejébe történő beépítéskor vagy csatorna-érzékelőként. A közvetlen és állandó felhasználás folyadékokban lehetséges a merülő hüvelyekkel kombinálva (lásd az utolsó fejezetet). Az érzékelő gyárilag kalibrált; a környezeti pontosság szakember általi kiigazítása lehetséges.
Feszültségellátás | 15 ... 36 V DC a működési ellenállás függvényében a maradék fodrozódás stabilizálódott ± 0,3 V |
---|---|
Energiafogyasztás | <1,0 VA / 24 V DC <2,2 VA / 24 V AC |
Munkaellenállás | Ra (ohm) = (Ub -14 V) / 0,02 A az I változathoz |
A páratartalom eltérése | jellemzően ± 0,2 K +25 ° C-on |
Kimenet | 4 ... 20 mA |
Érzékelő | Pt1000, DIN EN 60751, B osztály |
Kapcsolat típus | 2 vagy 3 vezetékes csatlakozás |
Mérési tartományok | többtartományú kapcsolás 8 kapcsolható mérőtartománnyal, lásd a táblázatot (egyéb tartományok választhatók) manuális nullpont-korrekcióval (± 10 K) |
Környezeti hőmérséklet | Mérőátalakító –30 ... + 70 ° C |
Védőcső (érzékelő hüvely) | rozsdamentes acél, 1,4571, V4A, Ø = 6 mm, névleges hosszúság (NL) = 50 mm (egyéb méretek választhatók) kábelbevezetés lepecsételt (opcionálisan hengerelt) |
Elektromos kapcsolat | 0,14 - 1,5 mm² az áramköri csatlakozó csavarokkal |
Kábelcsatlakozás | kábeltömítés , műanyag (M 16 x 1,5; húzódáscsökkentővel, cserélhető, max. belső átmérő 10,4 mm) vagy M12 csatlakozó a DIN EN 61076-2-101 szerint (kérésre opcionális) |
Ház | műanyag, UV-stabilizált, anyag poliamid, 30% -ban üveggömb megerősítve, gyorsan reteszelő csavarokkal (hasított / Phillips fej - kombináció), színes forgalom fehér (hasonló a RAL 9016-hoz) |
Ház méretei | 72 x 64 x 37,8 mm (Tyr 1) |
Kábeltömítés | M 16 x 1,5, beleértve a feszültségcsökkentőt, cserélhető, max. belső átmérője 10,4 mm |
Csatlakozókábel | szilikon, SiHF, 2 x 0,25 mm², KL = 1,5 m (más hosszúságú és a tartományhatárok választhatóak, pl. a PTFE +250 ° C-ig vezet vagy üvegszál acél dróthálóval + 350 ° C-ig) |
Megengedett páratartalom | <95% r. H., nem csapadékmentes levegő |
Védelmi osztály | III (az EN 60 730 szerint) |
Védelem típusa | IP 65 (az EN 60 529 szerint) páramentesen lepecsételt IP 68 (opcionálisan vízálló vegyülettel töltve) hengerelt IP 54 (opcionális üvegszálas kábel) |
szabványok | CE megfelelőség, elektromágneses összeférhetőség az EN 61326 szerint, a 2014/30 / EU EMC irányelv szerint |
S+S TM65-U_100mm hőmérséklet távadó 0-10V IP65
100 mm
0-10V
Védettség: IP65
