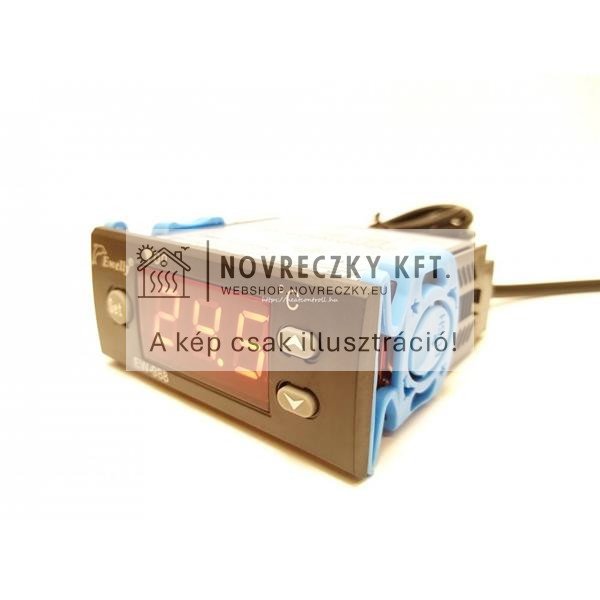

Hőfokszabályzó - gázkazán és vegyestüzelésű kazán vezérlése 2x NO-NC 5A

A két relé egymástól függetlenül működtethető külön szabályozási tartományban. A hűtés és fűtés közötti minimálisan 0,1 fokos hiszterézis állítható be, a maximuma a méréshatár. A többi termosztáttól eltérően itt nem egy tartani kívánt hőmérsékletet kell megadni, hanem külön meg kell adni a be és kikapcsolási hőfokot mindkét kimenetre! Az üzemmódok tetszőlegesen felcserélhetők variálhatók (fűtés-hűtés, fűtés- fűtés, hűtés- hűtés, hűtés fűtés) különböző hőfokon a váltó relék miatt.

A fűtési relé addig marad behúzva, amíg a hőmérséklet el nem éri a fűtés kikapcsolásának értékét. Ha a hőmérséklet csökkenni kezd, az ismételt felfűtés a fűtés bekapcsolásától kezdődik.

A hűtési relé a hűtés bekapcsolási hőfoknál kapcsol be, majd a hőmérséklet csökkenésével a hűtés kikapcsolási hőfokánál áll meg. A hűtés késleltetett kapcsolása esetén a kimenet csak a megadott idő alatt fog jelet adni.

Vezérlési példa, Gázkazán és vegyestüzelésű kazán vezérlésére:
A rendszer automatikusan érzékeli a begyújtást a vegyes kazánban, mikor elkezd melegedni a víz nem engedi fűteni a gázkazánt, miután nem teszünk több fát a tűzre, a vegyeskazán lehűl és a hőfokszabályzó automatikusan kapcsolja a gázkazánt.
A termosztát bekötése: A termosztát hőfok érzékelőjét helyezze a vegyestüzelésű kazán analóg hőmérője helyére, egy merülőhüvelybe. A termosztát a vegyestüzelésű kazán hőmérsékletét fogja mutatni. A hőfokszabályzót úgy kössük be, hogy a gázkazán indítására szolgáló két kapocs zárja az áramkört: gázkazán(kapocs X) >szobatermosztát>EW-988D>gázkazán (kapocs Y). Az X kapocs jelét kössük a szobatermosztára, a termoszát záródó kontatkját tegyük a hőfokszabályzó 6-os csatlakozójára, a 7-es csatlakozójára pedig az Y kapcsot csatlakoztassuk. A hűtés kimenetre pedig csatlakoztassa a keringető szivattyút.
