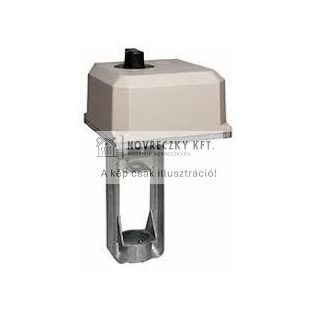

Honeywell ML6421B3004 szelepmozgató motor
Elektromos meghajtó léptető szabályozásra V5011, V5013, V5015, V5016, V5025, V5049, V5050, V5328, V5329 szelepcsaládokhoz.
betáplálás: 24 VAC
löket: 38 mm
futás idő: 3.5 min
Védettség | IP54 |
Pozició jelzés | Pozíciójelző skála a meghajtó szelepcsatlakozásánál |
Pozició visszacsatolás | opcionális |
Végállás kapcsolók | opcionális |
Működtető erő | 1800 N |
Vezérlőjel | 3-pt |
Kézi működtetés | igen |
Honeywell ML6425A3048 motoros meghajtó,rugóvisszatérítéssel,20mm löket,600N,24Vac,3-pt, IP54,1,8min
Betáplálás: 24 VAC
Akció áramkimaradásra: működtető kinyom
Kézi működtetés: igen
Futási idő: 1.8 min
Rugóvisszatérítés: Igen
Védettség | IP54 |
Pozició jelzés | Pozíciójelző skála a meghajtó szelepcsatlakozásánál |
Pozició visszajelzés | opcionális |
Végállás kapcsolók | opcionális |
Működtető erő | 600 N |
Vezérlőjel | 3-pt |
Löket | 20 mm |
További leírás | Az ML6425 motorok DIN32730 szerint bevizsgálva a V5016A/V5025A/V5328A/V5049A szelepekkel kombinálva. |
Alkalmazható szelepek | V5011S/R |
V5013E | |
V5013R | |
V5015A | |
V5016A | |
V5025A | |
V5328A | |
V5329A | |
V5329C | |
V5050 PN16 | |
V5050 PN25/40 |
Honeywell ML7421B3003 villamos lineáris szelepállító
Ezek a szelepállítók modulált szabályozásokhoz használhatók olyan szabályozók esetében, amelyek rendelkeznek analóg kimenettel. A hatásirány belső jumper segítségével megfordítható.
Honeywell standard szelepeket működtetnek fűtési, szellőzési és légkondicionáló (HVAC) alkalmazásokban.
JELLEMZŐK
• Könnyű, gyors felszerelhetőség
• Nincs szükség illesztőkészletre
• Nem igényel beállítást
• Állítóerő korlátozó végálláskapcsolók
• Kézi működtetés
• Szinkron motor
• Korrózióálló kivitel
• Választható 0...10Vdc vagy 2...10Vdc/0...20mA vagy 4...20mA bemeneti jel
• Pozíció visszajelzés
• Beállítható direkt vagy fordított működés
• Bemeneti jel hiba esetén beállítható szelepállás
• Nem igényel karbantartást
ML7421B3003:
Tápfeszültség: 24 Vac (+10%/-15%); 50/60 Hz
Teljesítményfelvétel: 14 VA (50 Hz) / 16 VA (60 Hz)
0(2)Vdc bemeneti jel: Állítómű behúz. Egyutú szelep: nyitva, kétutú szelep A – AB út: zárva.
10Vdc bemeneti jel: Állítómű kienged. Egyutú szelep: zárva, kétutú szelep A – AB út: nyitva.
Löket: 38 mm
Futási idő: 3.5 min
Állítóerő: 1800 N
Védettség: IP54
Honeywell ML7425A6024 szelepmozgató motor
Elektromos meghajtó modulációs szabályozásra, V5011, V5013, V5016A, V5025, V5049, V5050, V5328, V5329 szelepcsaládokra.
Betáplálás: 24 VAC
akció áramkimaradásra: működtető kinyom
Kézi működtetés: igen
futás idő: 1.8 min
rugó visszatérítés: igen
Védettség | IP54 |
Pozició jelzés | Pozíciójelző skála a meghajtó szelepcsatlakozásánál |
Szelepszár állás vezérlőjel kimaradáskor | beállítható |
Pozició visszacsatolás | 2 ... 10V= |
Végállás kapcsolók | opcionális |
Működtető erő | 600 N |
Vezérlőjel | 0/2 ... 10V= |
Löket | 20 mm |
További leírás | A hatásirány megfordítható. Az ML7425 motorok DIN32730 szerint bevizsgáltak a V5016A/V5025A/V5328A/V5049A szelepekkel kombinálva. |
Honeywell ML7430E1005 szelepmozgató motor
Elektromos meghajtó modulációs szabályozásra, V5825B szelepcsaládhoz. DN25..40 mérettartományban V5832B/V5833A szelepekre is felszerelhető.
Betáplálás: 24 VAC
akció áramkimaradásra: -
kézi működtetés: igen
futásidő: 15 sec
rugóvisszatérítés: -
Védettség | IP54 |
Működtető erő | 400N |
Vezérlőjel | 0/2..10V= |
Löket | 6.5 mm |
További leírás | Az ML7435E1004 motor DIN32730 szerint bevizsgált a V5825B szeleppel kombinálva. |
Siemens SAS31.50 Szelepmozgató motor V.G44,V.V55 szeleptestekre,5.5mm,400N,3-pont,150s,AC230V,rugós vissz.
Betáplálás: 230 VAC
Vezérlőjel: 3 pont
Futási idő: 120s/28s
